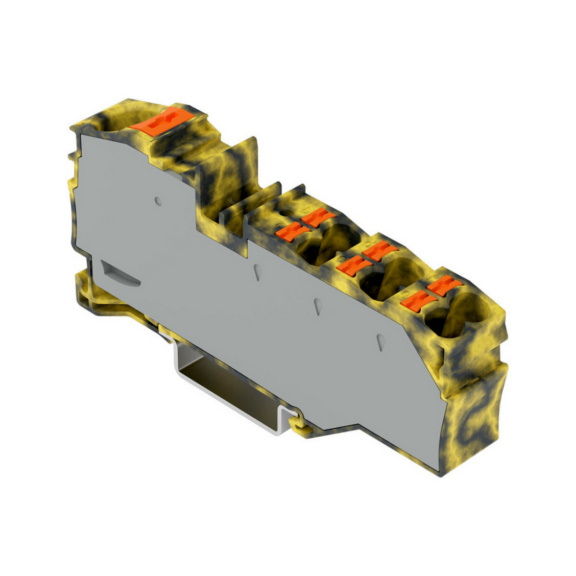

Haaroitusliitin 2016-sarja
1x16 mm²/6x4(6)mm² TOPJOB® S
HAAROITUSLIITIN KE/HA 2216-8031/000-053
WAGO
Tuotenro WS1957235
EAN 4066966660821
Rekisteröityneenä voit hankkia tuotteita koko Würth Elektron verkkokauppavalikoimasta
WAGO TOP JOB ’S –haaroitusliittimillä keräät vikavirtojen nollat yhteen liittimeen, asennat vaihejaon, maadoituksen tai pienjännitepuolen +/- erottelu.
Johdinpaikkoja on syöttöpuolella 1 kpl max. 16 mm2 poikkipinta-alalle ja lähtöpuolella 6 kpl max. 6 mm2 poikkipinta-alalle.
Liittimet ovat nopea asentaa push-in jousitekniikan ansiosta ja niissä on kiinteäpäätylevy.
Käyttämällä näitä liittimiä säästää sivuttaissuunnassa kiskotilaa sillä liittimen leveys on vain 12,8 mm. Merkintä voidaan tehdä perinteisesti WMB- merkinnöillä tai tulostaa Smartprinter:illä.
Tiedot(X)
 | |
Liitäntävalmiin hienolankaisen johtimen poikkipinta-ala ilman kaapelipäätettä | 0,5-25 mm² |
Liitäntävalmiin hienolankaisen johtimen poikkipinta-ala kaapelipäätteellä | 0,5-16 mm² |
Liitettävä johdinpoikkipinta-ala, yksisäikeinen | 0,5-16 mm² |
Liitettävä johdinpoikkipinta-ala, monisäikeinen | 0,5-6 mm² |
Mitoitusvirta In | 76 A |
Nimellisjännite | 800 V |
Kaapeliliitännän tyyppi 1 | jousiliitäntä |
Kaapeliliitännän tyyppi 2 | jousiliitäntä |
Kerrosten lukumäärä | 1 |
Kontaktien määrä per kerros | 7 |
Asennustapa | DIN-kisko 35 mm |
Rungon eristysmateriaali | kestomuovi |
Käyttölämpötila-alue | -35-85 °C |

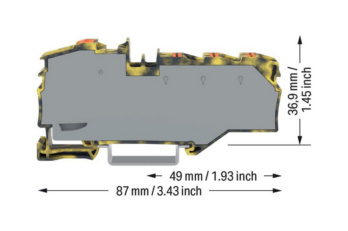

Leveys | 12,8 mm |
Korkeus | 43,5 mm |
Syvyys | 87 mm |
Väri | muu |
Sähkönumero | 1957235 |
Brand | WAGO |
