Moduulikotelo AK Basic

MODUULIKOTELO PINTA PS AK 24 BASIC
SPELSBERG

Tuotenro WS3428946

EAN 4013902704743

-
Moduulikotelo AK Basic

Tuotenro WS3428946

-
Määrä
P-koko:
x 1

Katso saatavuus muilla Centereillä
Ainoastaan yritysasiakkaille

Rekisteröityneenä voit hankkia tuotteita koko Würth Elektron verkkokauppavalikoimasta

IP65‑moduulikotelo 2‑ tai 3‑rivisenä. 24 tai 36 moduulia, itsetiivistyvät läpiviennit ja PE/N‑liitoskiskot. Nimellisjännite 400 V AC.

Suojaluokiteltu IP65‑moduulikotelo tavallisiin sisäasennuksiin. Kotelo on saatavana 2‑rivisenä (24 moduulia) ja 3‑rivisenä (36 moduulia) versiona. Nimelliskäyttöjännite on 400 V AC ja nimelliseristysjännite 1000 V AC / 1500 V DC.


Kotelon yläosassa on itsetiivistyvät pehmeät läpiviennit työkaluttomaan kaapelien läpivientiin. Alaosassa on metriset aihiot kaapeliläpivientejä varten, joissa käytetään holkkitiivisteitä ja/tai kaksoiskalvotiivisteitä.


Kotelot on varustettu PE/N‑liitoskiskoilla ruuviliittimin.


  • 2‑rivisessä mallissa PE/N‑kiskossa on 2 liitoskohtaa 16 mm² ja 14 liitoskohtaa 6 mm².

  • 3‑rivisessä mallissa PE‑kiskossa on 4 liitoskohtaa 2,5–16 mm² ja 30 liitoskohtaa 0,75–6 mm², ja N‑kiskossa 2 N‑potentiaalia, joissa kummassakin 2 liitoskohtaa 2,5–16 mm² ja 10 liitoskohtaa 0,75–6 mm².

Toimitus sisältää sulkutulpat sekä peite‑ ja merkintäliuskat.

24 kuukauden takuu

Tuotetiedot

Tiedot(X)

Asennustapa

pinta-asennus

Rivien lukumäärä

2

Pistorasiapaikkojen määrä

2

Leveys (moduulipaikkojen määrä)

24

Suojuksen tyyppi

ovi

Kannen muoto

aukolla

Oven tyyppi

kaksinkertainen

Läpinäkyvä kansi/ovi

Kyllä

Signaalinläpäisevä ovi

Kyllä

Lukitus/kiinnitys

muu

Kotelon/suojuksen materiaali

muovi

Sisäsyvyys

85 mm

Maadoitusliitinlohko

Kyllä

N-erotinliuskalla

Kyllä

Nollajohtoliitinlohko

Kyllä

DIN-kisko

Kyllä

Varustettu asennuslevyllä

Ei

Laajennusmahdollisuus

Kyllä

Sinetöitävissä

Kyllä

Väri

harmaa

Kotelointiluokka (IP)

IP65

Korkeus

407 mm

Leveys

290 mm

Syvyys

124 mm

Sähkönumero

3428946

Brand

SPELSBERG

Tuotenro
Asiakkaan materiaalinumero

Vaarallinen aine

Tuotetiedot

Tiedot()

Tiedot ()

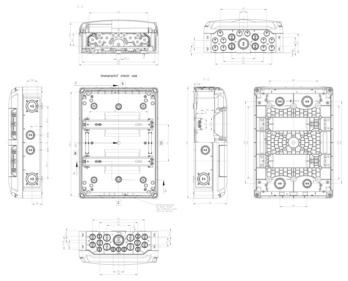

CAD-tiedot  |
