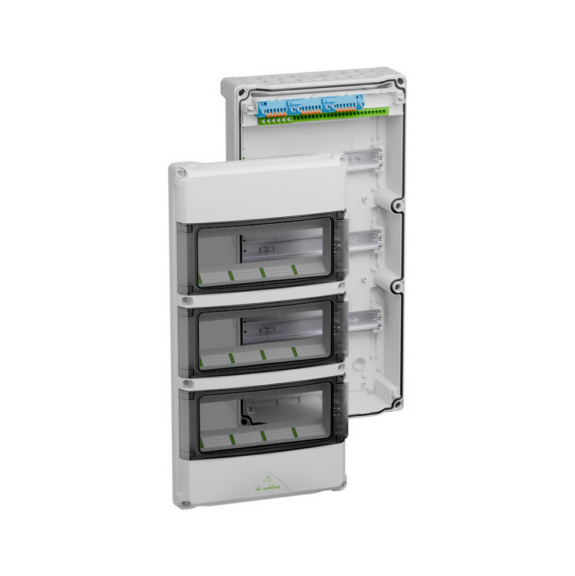

Moduulikotelo AK

Suojaluokiteltu IP65‑moduulikotelo tavallisiin sisäasennuksiin. Kotelo on saatavana 2‑rivisenä (24 moduulia) ja 3‑rivisenä (36 moduulia) versiona. Nimelliskäyttöjännite on 400 V AC ja nimelliseristysjännite 1000 V AC / 1500 V DC.

Kotelon yläosassa on itsetiivistyvät pehmeät läpiviennit työkaluttomaan kaapelien läpivientiin. Alaosassa on metriset aihiot kaapeliläpivientejä varten, joissa käytetään holkkitiivisteitä ja/tai kaksoiskalvotiivisteitä.

Kotelot on varustettu PE/N‑riviliittimillä.

• 2‑rivisessä mallissa PE‑moduulissa on 3 kpl 2,5–16 mm² ruuviliittimiä ja 14 kpl 0,75–4 mm² jousiliittimiä. N‑puolella on 2 silloilla yhdistettyä N‑moduulia, joissa kummassakin on 2 kpl 2,5–16 mm² ruuviliittimiä ja 6 kpl 0,75–4 mm² jousiliittimiä, varustettuna kytkentävivulla johtimen vapauttamiseen ilman työkaluja.


• 3‑rivisessä mallissa PE‑moduulissa on 6 kpl 2,5–16 mm² ruuviliittimiä ja 21 kpl 0,75–4 mm² jousiliittimiä. N‑puolella on 3 silloilla yhdistettyä N‑moduulia, joissa jokaisessa on 2 kpl 2,5–16 mm² ruuviliittimiä ja 6 kpl 0,75–4 mm² jousiliittimiä, myös kytkentävivulla varustettuina.

Toimitus sisältää sulkutulpat sekä peite‑ ja merkintäliuskat.

24 kuukauden takuu
