HAGER

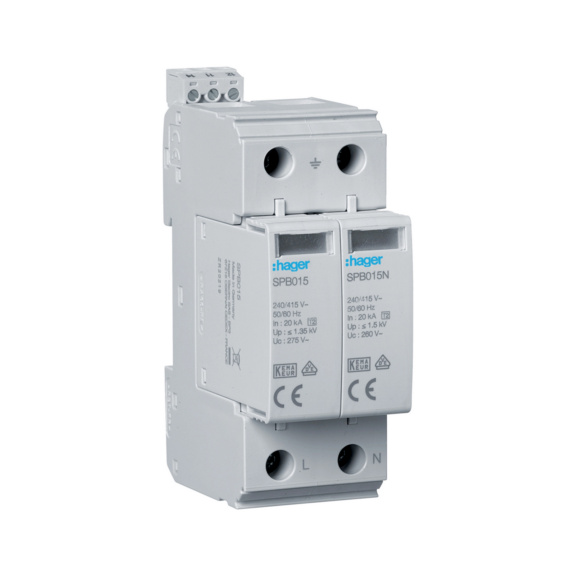

Ylijännitesuoja T2 2-napainen 40kA Hager

YLIJÄNNITES. SPB215 2N T2 1,35kV 20kA
HAGER

Tuotenro WS3246565

EAN 3250615514882

-
Ylijännitesuoja T2 2-napainen 40kA Hager

Tuotenro WS3246565

-
Määrä
P-koko:
x 1

Katso saatavuus muilla Centereillä
Ainoastaan yritysasiakkaille

Rekisteröityneenä voit hankkia tuotteita koko Würth Elektron verkkokauppavalikoimasta

T2‑ylijännitesuoja 2‑napainen 40 kA TT/TN‑S‑verkkoon. Vaihdettava moduuli, vikanäyttö, hälytyskosketin ja kaksoisliitin.

Ylijännitesuoja T2, 2‑napainen, 40 kA TT‑ ja TN‑S‑verkkoihin, varustettu vikanäytöllä ja hälytyskoskettimella. Suoja on suunniteltu 1+1‑kytkentään 1‑vaiheisten järjestelmien ylijännitesuojaukseen ja perustuu lämpötilasuojattuun korkeatehovaristorimoduuliin, joka tarjoaa tehokkaan suojan verkon ylijännitepiikkejä vastaan.


Modulaarinen rakenne koostuu runkoelementistä ja vaihdettavasta suojamoduulista, jonka vaihto on kaksiosaisen rakenteen ansiosta nopeaa ja työkalutonta. Suojamoduulin optinen tilanäyttö ilmaisee selkeästi käytössä/vika‑tilanteen. Hälytyskosketin (vaihtokärki) mahdollistaa etävalvonnan ja vikailmoitukset.


Liityntä äärijohtimille sijaitsee laitteen alareunassa, kun taas maadoitus/PE‑liittimet ja hälytyskosketin ovat laitteen yläosassa. Kaksoisliitin sopii pyöröjohtimille ja yhdistyskiskoille, ja kojerungossa on merkintäpaikka ryhmämerkintöjen selkeää merkitsemistä varten.

24 kuukauden takuu

Tuotetiedot

Tiedot(X)

Jakelujärjestelmä DC

Ei

Jakelujärjestelmä IT

Ei

Jakelujärjestelmä TN

Kyllä

Jakelujärjestelmä TN-C

Ei

Jakelujärjestelmä TN-C-S

Kyllä

Jakelujärjestelmä TN-S

Kyllä

Jakelujärjestelmä TT

Kyllä

Muu jakelujärjestelmä

Ei

Johtimien lukumäärä (ilman maadoitusta)

2

Nimellissyöksyvirta (8/20)

20 kA

Enimmäispurkausvirta (8/20)

40 kA

Nimellisjännite AC

240 V

Nimellisjännite DC

230 V

Korkein jatkuva jännite AC

275 V

Maksimi PV-jännite

0 V

Suojaustason jännite

1,35 kV

Suojaustason jännite välillä L-N (vaihejännite – nolla)

1,35 kV

Suojaustason jännite välillä N-PE

1,6 kV

Max. ylivirtasuojalaite, rinnankytkentä (varoke)

125 A

Max. ylivirtasuojalaite, sarjakytkentä (varoke)

80 A

Oikosulkupysyvyys (Isccr)

25 kA

Integroitu oikosulkusuojaus

Ei

Integroitu oikosulkusuojaus, selektiivinen varokkeelle gG

125 A

Integroitu varmistussulake

Ei

Vuotovirraton

Ei

Asennustapa

DIN-kisko 35 mm

Varokealustan koko

2 TE (rasterimitta)

Suurin poikkipinta-ala (yksittäinen, monisäikeinen)

35 mm²

Suurin poikkipinta-ala (hienosäikeinen)

25 mm²

Kaukoilmoitussignaalin liitännällä

Kyllä

Merkinanto laitteessa

optinen

Kategoria tyyppi 2

Kyllä

Kotelointiluokka (IP)

IP20

Sähkönumero

3246565
